今日は、先日某通販サイトから購入した、タップ＆ダイスについて。

タップとダイス、知らない方はいないと思いますが、一応解説を。

タップは写真の右側の棒状のもの。

穴にネジを切るための道具で、雌ネジを切ります。

ダイスは写真左の丸いもの。

丸棒にネジを切るための道具で、雄ネジを切ります。

さて、こちらのタップ＆ダイスは普通のとちょっとピッチが違います。

M８（ネジ径が８mm）の標準的なネジピッチ（ネジ山の間隔）は１.２５mmとなりますが、今回購入したのはネジピッチ０.５mmの極細ピッチのものです。

新しいボールペンを試作するため、購入しました。

けど…あれ？？？？。

何か変なんですよ…。

というわけで、続きは下をポチッとな！。

続きです。

さて、そんなわけで、早速８mmのパイプにネジを切ってみました。

M８ですから、丸棒の８mmは普通にネジが切れる…はずなのですが、なかなか噛んでくれません。

試行錯誤？というかほぼ力技？？でなんとか噛ませようとしましたが、どうやっても無理！。

で、８mmのパイプを見ると…まるでカミソリのような残骸が…（写真の右側）。

この８mmパイプ、肉厚は０.５mmあります。

この厚みがほぼほぼゼロに！。

ちなみに、M８の雌ネジの下穴は７.５mm。

ということはネジ山の高さは０.２５mm。

ネジを切った後には、０.２５mmの厚みが残るはず。

けど、ほぼ０！…どういうこと？？。

０.５mmの肉厚を全て削ってしまったということですね。

ちなみに、右側のは同じ０.５mmピッチのM３のネジを切ったもの。

φ３mmの厚み０.５mmのパイプです。

当然ネジ山の高さは０.２５mm。

ちゃんと０.２５mmの厚みが残っています。

結論から言うと、これ、M７.５の０.５mmピッチのダイスのようです。

なにか貴重な？変速サイズのダイスです。

で、もしかして…と思って、タップも試してみました。

M８なので、当然、外径は８mm。

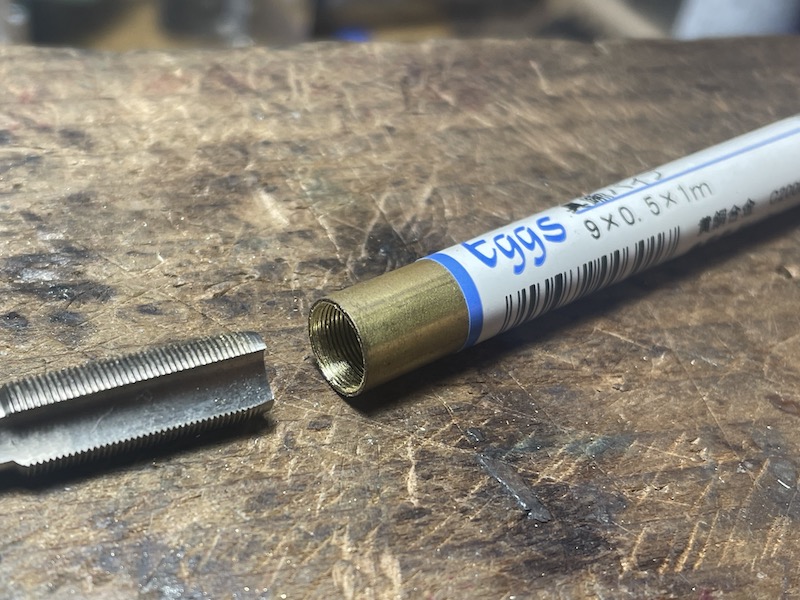

こちら、φ９mm、厚み０.５mmのパイプは内径８mm。

本来であれば、この内径８mmにスルスルと入っていくはずなのですが…。

スルスルどころか、きれいにネジが切れてしまいました。

ということは、このタップはM８.５の０.５mmピッチということになりますね。

なんともお粗末…。

はるか大陸から船便で届いたのですが…。

まぁ、希少な変則タップ＆ダイスを手に入れた…と、ポジティブに考えて…。

新しいM８のものを買い直します。
