銀座に向けてのナイフ２６

銀座に向けてのナイフの続きです。

が、本文に入る前に一つお知らせ？を。

銀座ブレードショーまであと１０日を切りました！。

いよいよ間近に迫ってきましたが、このブログで紹介している状況では、銀座に間に合わない？。

いえいえ、ご安心ください。

記事の方はだいぶ遅れての発信になっています。

現在（今日の段階）では、当然本体は完成しており、ケースの作成に入っています。

ただ、ケースもとても凝った（余計なことたくさん）事いろいろやってますので、こちらが間に合うかどうか…ギリギリだと思います。

結果は１０日後の時事通信ホールで公開ですね。

お楽しみにしていてください。

では、本文です。

No１の削りが終了したら…当然？、No２とNo３が控えているので、こちらもゴリゴリと削っていきます。

No２はアフリカンブラックウッドですが、こちら、かなり脂質…。

鋸ヤスリは目詰まりすることありませんが、普通のヤスリ（荒目でも）は簡単に目詰まりしてしまいます。

削っている感じは…なにか硬いクレヨンを削ってる感じですかね。

では、続きは下をポチッとな！。

銀座に向けてのナイフ２５

銀座に向けてのナイフの続きです。

２４時間、放置して、接着剤が固化したのを確認。

いよいよ、柄の外径成形をしていきます。

そうそう、前にもお話ししましたが、私は「成形」と「整形」を使い分けています。

字の如くですが、「成形」は荒削りで形を作っていく段階。

「整形」は形を整えていくという意味で使っています。

では、改めて、No１の成形からスタートです。

毎度おなじみ、鋸ヤスリ！。

鉄（鋼材）でも大活躍ですが、木に対しては「神の道具」ですよ。

面白いほどザクザク削れます。

ただ…調子に乗っていると削り過ぎてしまうので要注意です。

では、続きは下をポチッとな！。

銀座に向けてのナイフ２４

銀座に向けてのナイフの続きです。

さて、ブレードも最終段階まで完了し、口金もできて、柄の合わせも終わりました。

ので、いよいよ接着します。

接着の基本（準備）をいろいろと。

先ずは写真のように表面の荒らしですよね。

できるだけ表面積を大きくして、接着効果を高めます。

では、続きは下をポチッとな！。

銀座に向けてのナイフ２３

銀座に向けてのナイフの続きです。

口金の合わせも終わったので、ここでブレードの最終加工を。

写真を撮り忘れてしまったのですが、リカッソ（刃の付け根）部分の黒染めをします。

ステンレス専用の黒染め剤を使いますが、乗りをよくするため、塩化第二鉄で表面を荒らしてから処理しています。

塩化第二鉄で処理する際には、せっかく磨いたベベル（刃面）が腐食されるのは勘弁なので、マスキングをしてから処理しています。

で、黒染めの後、ブレードベベルの最終仕上げ、ヘアラインを入れていきます。

写真はヘアラインを入れるため、万力にセットした状態ですが…。

磨きの時にも感じますが、このセッティング、自分の方に刃が向いてて…おまけに鳩尾あたりにポイント（刃の先端）が触れるくらい…。

あまり良い感じではありません。

十分に気をつけながら作業を進めていきます。

では、続きは下をポチッとな！。

銀座に向けてのナイフ２２

銀座に向けてのナイフの続きです。

前回No１の口金合わせをしましたが、他の２本も同じように進めます。

No１の時に細かい写真が撮れていなかったので、改めて。

こちらはNo２の口金合わせです。

ちょうど口金の凸凹に合わせて整形しているところ。

細かい凸凹に合わせるために、ルーターで当たりを削っていきます。

では、続きは下をポチッとな！。

銀座に向けてのナイフ２１

銀座に向けてのナイフの続きです。

前回で説明した、絵画用の柔らかい鉛筆で当たりを見る方法、結構良いですよ。

今回のように被せる調整をするとき、内径と外径の当たりが一発で判りますからね。

あと、今回は、柄と口金の接合部をそれなりにキチッと合わせたいので、前回の写真のとおり、縁の部分に鉛筆塗って、柄に押し当てて様子見て削ります。

写真の黒く光っている部分、ここが鉛筆が転写したところ…要は当たっているところですよね。

ここを少し削って、また当たりをみて…を繰り返していきます。

結構、地味で時間のかかる作業です。

では、今日はあまり内容がありませんが、続きは下をポチッとな！。

銀座に向けてのナイフ２０

銀座に向けてのナイフの続きです。

穴を開けた口を少し広げます。

これで、タングの付け根のアール部分まで入れることができます。

ちょっと判りづらいですが、前の記事にあるブレードのタング部分を見てみてください。

この加工を手ヤスリでやると、時間がかかるので、リーマーでガッツリ削り取ります。

では、続きは下をポチッとな！。

銀座に向けてのナイフ１９

銀座に向けてのナイフの続きです。

前回でサイズの確認をしました。

３本とも大丈夫ですね。

では、続きは下をポチッとな！。

銀座に向けてのナイフ１８

銀座に向けてのナイフの続きです。

３本分の口金も完成したので、いよいよ柄の作成に入ります。

そうそう、３本ともバッチリ養生していますが、口金作りで、結構ハードな使い方をするので、傷などが付かないよう、２重に養生テープを貼って保護していました。

さて、柄の加工と言っても、まずは柄の材料を決めないと…ですね。

勿体ぶるわけではありませんが、続きは下をポチッとな！。

銀座に向けてのナイフ１７

銀座に向けてのナイフの続きです。

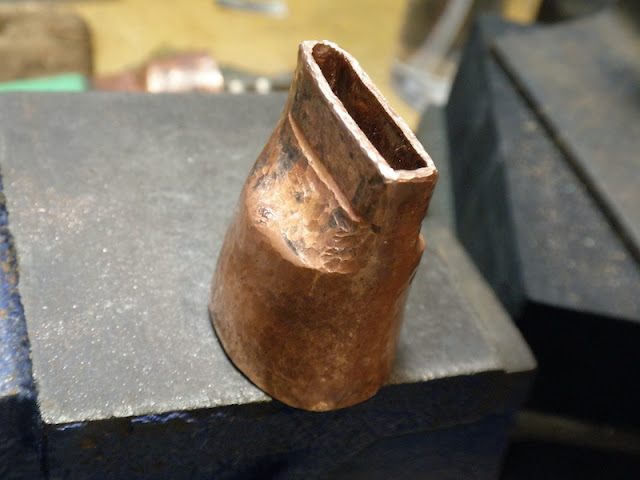

口金の加工も終盤。

最終的な形を整えていきます。

特に、カットしてノコギリの跡が残ってたらカッコ悪いので、切り口を一度叩いて潰します。

潰すと、寸法が狂ってナイフが挿せなくなってしまうので、また広げて調整して…。

また、リカッソ（刃の根本）の身巾に合わせて、口金のサイズも調整していきます。

縮めるのは楽勝？なのですが、延ばすのは至難の業…。

叩いて薄く延ばしていき、身幅に寸法を合わせます。

色々あちこち叩いていると、タングとの関係が崩れてくるので、上下左右を調整して中心に来るようにします。

まぁ、こんなことを繰り返しながら加工していきます。

では、続きは下をポチッとな！。

銀座に向けてのナイフ１６

銀座に向けてのナイフの続きです。

一応、口金の形が成形できましたが、前回書いた通りまだ続きがあります。

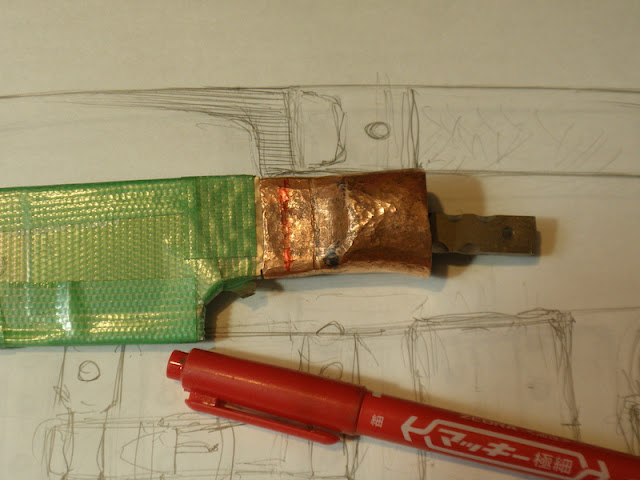

写真でお判りのとおり、元のデザインに合わせると、口金が少々大きいです。

このまま作ってしまうと、リカッソ（刃の根本）の部分、要は柄から刃にかけての首の部分がやたら長くなって…かっこ悪い物になってしまうので、せっかく加工したものですが、当初の図面に合わせてカットします。

マジックで印をつけて…

では、続きは下をポチッとな！。

ありがとうございました

昨日は失礼しました。

予定通り「雑司ヶ谷手創り市」に出展してきました。

帰ってビール飲んだら…バタンキューでした。

昨日はとても暑い１日でした。

幸か不幸か？、私のブースは日陰で意外と涼しかったのですが、午後２時くらいから日差しが…。

両隣のブースの方と「暑い暑い」の話をしながら、耐え凌ぎ？ました。

写真は私のブースです。

今回の会場は一応１８０cmまでOKなのですが、実際はもう少し狭いので、小さいテーブル１つでの出展としました。まぁ、私の場合、ボールペンのみなので、これでも充分です。

さて、東京でも３０度を超える暑い中、足を運んでいただきありがとうございました。

そして、お買い上げ頂いた方、,オーダーを入れて頂いた方、足を止めて私の長い話に付き合っていただいた方、誠にありがとうございました。

おかげさまで、午後の暑さもあまり気にすることなく、充実した１日を送ることができました。

たくさんお話ししている中で、作品のヒントを頂いたりしました。

新しい作品作りにも挑戦したいと思います。

次回の手創り市はは７月１７日です。

次回も応募していますので、参加できた際には、よろしくお願いいたします。

また、手創り市より先になりますが、７月９日に銀座の時事通信ホールで行われる「銀座ブレードショー」に出展します。

当ブログで紹介しているナイフ３本（間に合うか？？）も販売しますので乞うご期待！。

ナイフの他に、ボルトアクションペン等も少し持ち込みます。

ではでは、今日はこんなところで。

銀座に向けてのナイフ１５

久しぶりに銀座に向けてのナイフの続きです。

焼き入れに出していた３本、無事戻りました（ありがとうございました）。

こんがり狐色？に焼けています。

普通でしたら、ここから磨きに入るのですが、今回はいろいろ特殊なことをやるので、このまま養生してしまいます。

写真、既に１本養生テープでグルグル巻にしています…どうも写真を撮るタイミングが悪いですね。

では、特殊なこと？を紹介していきますね。

続きは下をポチッとな！。

の前に、昨日告知したように、明日雑司ヶ谷に出展します。

できれば出展模様を報告したいと思いますが…バテバテでバタンキューだったらスミマセんです。

では、改めて、続きは下をポチッとな！。

告知

今日は告知です。

今週末の日曜日（１８日）、雑司ヶ谷の鬼子母神で行われます「雑司ヶ谷手創り市」に出展します。

時間は９時から１６時まで。

いまのところ、お天気は大丈夫そうですが、朝、雨が降っていると中止になってしまいます。

今回の出展は、ペンのみの出展です（ナイフは持っていきません）。

先日紹介した「メモ帳用のペン」のほか、ボルトアクションペンなど、いくつかの種類を持っていきます。

金属ペンの楽しさを、色々と宣伝？したいと思います。

また、陶器や木工、アクセサリー、服など、たくさんのクラフト作家さんも出店されるので、ご興味のある方は、ぜひ足をお運びください。

「雑司ヶ谷手創り市」のホームページはコチラ。

※「雑司ヶ谷手創り市」さんより拝借

ではでは、今日はこんなところで。

写真

先日、ご購入したカメラのレンズ（記事はコチラ）、とても気に入ってます。

前にも書いた通り、ピント合わせや露出は無条件に手動です。さらに、最近はシャッタースピードも手動で調整していますので…フルマニュアルの撮影になっています。

が、これが面白いんですよ。

前にも書きましたが、OM-1を初めて使った時と同じ感覚。

色々考えながら撮るので、とても楽しいです。

ということで、今日は今まで撮った写真のオンパレード。

コチラは、とあるクラフトフェアに応募するために撮った写真です。

３本のペンをきちんと見せるため、真ん中のペンにピントを合わせ、絞りを少し絞って被写界深度を深めにして、３本のペンがきちんと見えて、バックのアイテム（本＆カップ）がボケるようにしています。

では、続きは下をポチッとな！。

メモ帳用のペン作り４

メモ帳用のペン作りの続きです。

ペンクリップの角度を調整です。

一度固定してしまうと、この調整ができなくなるので、きっちりと。

写真にはありませんが、この後、ペンクリップの先端にビーズを嵌め込むので、その分を考慮して、先端を少し浮き気味に調整します。

では、続きは下をポチッとな！。

メモ帳用のペン作り３

メモ帳用のペン作りの続きです。

ボディのパイプを叩いた後は、なぜかパイプないが汚れているんですよね。

この後、インナーを接着するので、どのみち脱脂はするのですが、汚れもキレイに落としておかないと、接着力半減ですからね。

余談ですが、お掃除も２０本となると結構大変な作業になります。

では、続きは下をポチッとな！。

メモ帳用のペン作り２

メモ帳用ペン作りの続きです。

切り出したパイプを磨きます。

磨くと言っても、もともと表面にはそんなに大きな傷もありませんから、＃６００→＃１２００→研磨剤で簡単にキレイになります。

磨かないで鍛金加工（槌目をつけるだけですが…）をしても問題ないのですが、磨いてあった方が良いに決まってる？と思います。

では、続きは下をポチっとな！。

メモ帳用のペン作り１

ナイフを焼き入れに出している間に。せっせとペン作りです。

私のメインで作っているペンは、鍛金加工のボルトアクションペンですが、この他にも、ツイスト式（回転式）のボールペンも制作しています。

ツイスト式のペンは現段階で２種類。

ボディー全てが手作り（中の機構は流用）しているペンと、できるだけペンキットを流用したペンの２種類です。

今回は、ペンキットを流用したペンです。

このペンは（現段階で）唯一ペンクリップを付けたモデルとなります。

写真は前段階（試作？）でペンクリップはついていませんが、基本このタイプにペンクリップをつけて「メモ帳用のペン」とします（銅と真鍮の２種類）。

では、続きは下をポチッとな！。

気分転換…

できるだけ週に１回くらい？は楽器を吹く様にしています。

吹かないと、音も出なくなっちゃいますからね。

本当は、週に１回でも少ないくらいですね。

で、またまた懲りずに？、飛行機のある公園に行って吹いてきました。

この日は風が強い日で、エアリードのフルートは風邪の影響をモロに受けますから…ちょっとした茂みの中に避難？して練習してきました。

では、続きは下をポチッとな！。

銀座に向けてのナイフ１４

銀座に向けてのナイフの続きです。

作業はどんどん進みます…。

前回でヤスリ目取りを終わりましたが、今回はペーパー掛け。

＃４００の砥石目を消していきます。

前回の砥石目はブレードに沿って目をつけましたので、今回は斜めにかけていきます。

ここでは、＃６００の耐水ペーパを使います。

＃４００の粒子の後なので、＃８００に飛ばしてもいいかと思いますが、最終を＃８００か＃１０００のヘアラインにしようと思っているので、作業効率などを考え＃６００にしています。

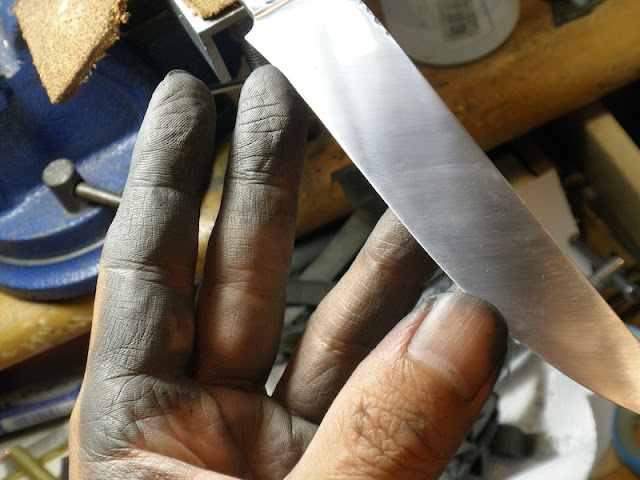

ということで、作業を進めますが…ご覧の通り、手が真っ黒！！。

この手でカメラはちょっと…。

ということで、写真がありません。

コチラの写真、３本完了した後の写真です。

では、続きは下をポチッとな！。

銀座に向けてのナイフ１３

銀座に向けてのナイフの続きです。

あっちをやったりこっちをやったり…あまり統一性のない作業手順の様に見えます。

が、間違っても傷がつきにくい、また、万が一傷つけてしまってもリカバリーしやすい様に、工程を考えて作業しています…ので、ご勘弁を。

さて、そういう訳で、またベベル（刃面）に戻ります。

今度は中目のヤスリ目取り。

ヤスリは、できるだけ「そ〜〜っと」掛けたので、あまり深い傷はないと思いますが…。

ここからは油砥石でヤスリ目を落としていきます。

砥石は＃４００のスティック状の砥石です。

では、続きは下をポチッとな！。

銀座に向けてのナイフ１２

銀座に向けてのナイフの続きです。

荒目のヤスリ目も取れたので、改めて？槌目の仕上げに入ります。

前の工程では＃６０の砥石で成形した後、＃８０のゴム砥石で＃６０の砥石目を消しました。

＃８０のゴム砥石でも、まだ砥石目が見えるので、もう少し細かく仕上げていきます。

ここで登場はゴム砥石の＃１８０です。

＃８０の砥石目を消していきます。

では、今回あまり内容はないですが…続きは下をポチッとな！。

銀座に向けてのナイフ１１

銀座に向けてのナイフの続きです。

前回で、ベベル（刃面）の整形も終わったので、背と腹の加工に入ります。

背と腹…って多分正式な呼び方ではないと思うのですが、ナイフの背を「ブレードバック（背）と解説しているものも見かけるので、私的に分かりやすく「背」と表現します。

また、「背」の反対といえば「腹」ですが…こちらの正式な名称はない様なので、私的に分かりやすく「腹」としておきます。

前置きが長くなりました。

さて、背の成形ですが、ここは軽くアールをつけていきます。

下の写真では分かりづらいですが、刃厚の１／３くらいのところを１０度くらいの角度で、両側を落とします。

これを慣らして丸めていき、緩やかなアールを作ります。

では、続きは下をポチッとな！。

銀座に向けてのナイフ１０

銀座に向けてのナイフの続きです。

リカッソ（刃の付根）の槌目加工が終わったので、ベベル（刃面）粗目のヤスリ目を消していきます。

粗目のヤスリ目と言っても、私の粗目は鋸ヤスリなので、半端なく広く深いです。

が、ここは丁寧に処理しておかないと、後々大変なことになるので…ね。

粗目のヤスリ目取りは中目のヤスリで行います。

結構繊細な作業なので、できるだけ新品の、切れ味の良いヤスリです。

では、続きは下をポチッとな！。

銀座に向けてのナイフ９

銀座に向けてのナイフの続きです。

前回でも書きましたが、当初５本予定していた銀座向けのナイフ、無謀な計画だったため３本に縮小して進めることにしました。

５本中、No１とNo２の２本、共にクロモ７の３mm厚のものですが、コチラは銀座の後、ゆっくりと仕上げたいと思います。

さて、３本に集中して作業を進めます。

ベベル（刃面）の荒削りが終わったので、リカッソ（刃の付根）部分の加工に移ります。

この部分、綺麗に磨かないで、ヤスリ目か槌目にする計画です。

ヤスリ目をいろいろ試したのですが、なんかイマイチ！。

なので、今回は３本とも槌目風にして作業を進めます。

槌目風とは…鍛造で整形した際、ハンマーの打点が模様となってそのまま残ったものですが、私の場合、これを削りで表現します。

φ５０mmくらいのルータービット（砥石）で、丸く凹みを作っていきます。

超久しぶり（◯年ぶり）の加工なので…ちょっと端材で練習！。

まぁ、OKですね。

では、続きは下をポチッとな！。

銀座に向けてのナイフ８

銀座に向けてのナイフの続きです。

前回で身幅の広い、一番手間のかかりそうなNo５のグラインドをしました。

それも、手ヤスリで…。

正直、疲れましたし、掌のダメージが大きく、続けての作業が困難に。

また、片面にほぼ１日かかるのでは、銀座に間に合わない！。

ということで、ベルトグラインダーに活躍してもらいます。

ここで、バーキングとかがあれば良いのですが…、うちには写真のような小さいグラインダーしかありません。

ベルト幅は２５mmの小さいものです。

が、これでも無いよりは断然良いです。

実際にNo4のグラインドをやってみたら、時間も少し縮まりました（身幅が狭いので一概に言えませんが）。

そして、何より手が痛くないし、疲れない！！。

これは大きいですね〜！。

前置きが長くなってしまいましたが、続きは下をポチッとな！。

銀座に向けてのナイフ７

今日も銀座に向けてのナイフの続きです。

いよいよ苦行？の始まり始まり！。

目安で削った角度（３０〜４０度）より、もっと寝かせて…実際のベベル（刃面）の角度のイメージで削っていきますが、モチベーション維持のため、やや鈍角気味に削ります（１０度くらい？）。

では、続きは下をポチッとな！。

銀座に向けてのナイフ６

銀座に向けてのナイフの続きです。

５本、きっちりと切り出し完了です。

一応…型紙通り！（当たり前）。

５本もあると、説明するのにどのナイフ？？ってなるので、No.を振りました。

上から１番として以下５番まで。

ちなみに、１・２番がクロモ７で３mm厚。

３・４・５番が４４０Cで４mm厚です。

では、続きは下をポチッとな！。
