ツイスト式ボールペンの作製

今日はちょっと脱線？というかペンについて。

来週末、伊豆高原クラフトの森フェスティバルに参加しますが、ツイスト式のペンを少し作り足したので、作成工程を紹介しますね。

まぁ、大したことはやっていないのですが…それなりに大変は大変です。

今回は真鍮のペンを作っていきます。

まずは、材料のカット！。

真鍮パイプ、φ９mm、厚さ０.５mmをだいたい５０mmにカットしていきます。

以前は、糸鋸などで切っていましたが、今はパイプカッターを使用しています。

今回、１０本まとめて作成しましたので、上下のパーツ合わせて２０本のパイプを切り出しました。

では、続きは下をポチッとな！。

続きです。

切り出したパイプを磨いていきます。

＃３２０、＃６００まで紙やすりで磨き、研磨剤で仕上げます。

ここから写真が撮られていませんが…。

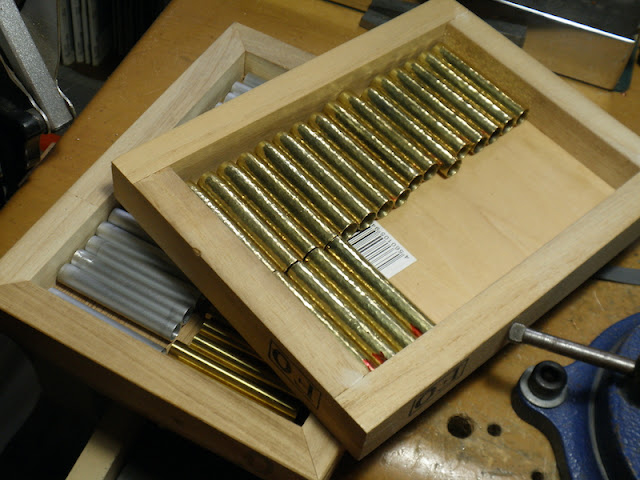

鍛金加工をしていきます。

鍛金加工と言っても槌目をつけるだけですが…これも結構大変な作業ですよ。

１本あたり２５００回くらいカチカチと叩いていきます。ペンには２本使うので１本のペンでは５０００回以上叩いて槌目を付けていることになります。

今回は２０本（１０本分）なので、５万回以上カチカチと…作業したことになります。

正直、手は痺れるし、ハンマー持つ手も痛くなってくるし…毎度ですが、しんどい作業です。

鍛金加工と併せて、インナーも作っていきます。

ここで、刻印を打ちます。

今回、ちょっと奮発して新しい刻印を作りました（高かった…）。

前の刻印は字高３mmでしたが、こういうペンの曲面に３mmは…文字欠けするので、２度打ちしてました。

これ、失敗率が非常に高くて嫌になってましたよ。

なので、今回、字高を１.５mmと半分にしました。

一発で綺麗に打てるようになりました。

インナーと本体の接着です。

接着はエポキシ系樹脂の接着剤。

硬化スピードは９０分の遅いものです。

迷信かもしれませんが…硬化速度が遅い方が接着力が強力という噂（都市伝説）を聞いていますので…９０分を多用するようにしています。

インナーの接着剤が硬化したら、端面を綺麗にします。

ここが凸凹だと、口金や尻金が浮いたようになってしまいますし、リフィル交換時に上下のパーツを外した時、この面が目に入りますから、綺麗にしておかないと…です。

ここも＃３２０、＃６００の紙やすりと、研磨剤を使用します。

で、ペンキットとの合体！。

組み立てに入ります。

基本的に組み立ては圧入なのですが、不安要素を少しでも少なくするため、私は接着剤を少し付けて圧入しています。

接着剤はもちろんエポキシ系樹脂の接着剤です。

こんな感じで、組み上がりました。

これをもう一度磨き直して、完成です。

１本作るだけなら、結構手軽に作れますが、１０本ともなると結構な作業量…。

まぁ、これをお仕事としましたので…がんばりましょう！。

ではでは、今日はこんなところで。
