おニューの道具 の４ の続き３

さて、今日もボール盤のお話。
ボール盤でずいぶん引っ張りますね〜。いや〜…ネタが無いので…仕方ないですよね。
まぁ、今日のはちょっとショッキングなお話。

では本題。

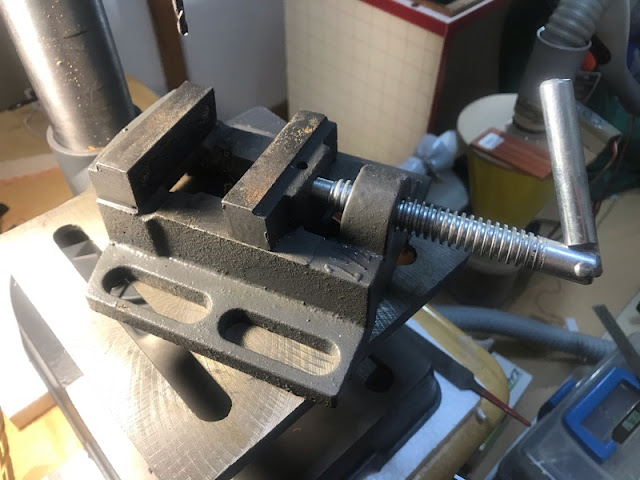

ボール盤本体は調整終わりましたが、こちらはボール盤に付いてきたバイス。
これもちょっとチョットが必要？。

では、続きは下をポチッとな！。
続きです。
バイスをちょっと動かしたら…、この締め付ける可動部分（なんと言うか知らないけど…）がガタガタしている！。
という事で、ちょっと様子で摘んで持ち上げてみたら……１mm以上浮いてしまうではないですか！！。
これでは、工作物を鋏んだ時に浮き上がってしまい、正確に固定できません。
このブログを読んでいる方だったら判ると思いますが、工作に絶対に必要なのは「正確でシッカリした固定」ですよね。
という事で、こんなに浮いてしまうのを放っておけません。

まず、裏側を確認。
こういうバイスは裏のこの留め金？がシッカリ「ビシ！！」っと組まれていないとガタガタですからね。
で、見て頂いて判る通り、曲がった（曲げた？）鉄板で固定されているだけ、両脇のガイドとはガバガバの隙間だらけです。

この曲がった鉄板を真っ直ぐに直し、隙間をできるだけ小さくして行きます。
まずは分解！。

分解して驚き！。２本付いているネジの長さが違う！。
おまけに、２枚前の写真でもお判りと思いますが、片方はネジ頭がブラス。もう片方のネジ頭はプラスマイナス兼用。何とも凄い品質です。まぁ…お安いモノですからね。

で、気を取り直して、鉄板を真っ直ぐにします。
万力で挟んで…

思いっきり締め上げる！。
と、アッという間に真っ直ぐに。

これで一件落着！。
組立ててガタつきを見たら、殆ど無い状態になりました。
これでめでたしめでたし………
ではなかったんですよ！！。
ここからちょっとショッキングなお話。
下の写真、組上げた写真ですが、何か気が付きませんか？。

答えはコチラ。
なんと！！銜え口自体が斜めになっている！！！。
たまたま手元にあった組ヤスリの平ヤスリをバイスに銜えさせて、スコヤ（直角定規）を当ててみると…！。こんなに角度が付いている！！！。
さすがにこれでは調整のしようがありませんね……。
何か勿体無い気もしますが、このバイスは全く使い物になりません…。

やっぱり安いモノは……ダメですかね…という悲しいお話でした。
まぁ、集塵ホースを固定するウエイトとしては使えるかもしれません。

では、今日はこんなところで…の前に。
明日はちょっと会社の飲み会、そして、明後日から、また埼玉に帰省するので、来週までちょっとおサボりします。
ではでは、今日はこんなところで。
